1. Lắp kiểm tra thiết bị 2. Yêu cầu kỹ thuật 3. Xử lý khi gặp lỗi

1. Lắp kiểm tra toàn bộ thiết bị

Mở hộp, trải dài các thiết bị và thao tác 6 bước để làm quen hệ thống.

1

Kiểm tra bộ thiết bị có đủ không?

  • 📦 Chính: Tủ trung tâm VST.
  • 👁️ Cảm biến: 2 Cảm biến Laser (Lên/Xuống) & 1 Hiện diện.
  • 💡 Led: Thanh LED đủ bậc + (Dư 10%).
  • 🔌 Dây: Hệ đường dây trích bậc đầy đủ.
  • 🔌 Phụ kiện: 6 dây chờ, đầu bịt, tem đánh số.
2

Định danh thanh LED

  • 🏷️ Dán tem số thứ tự cho thanh LED (Bậc 1 -> Bậc cuối).
  • ⚙️ Trên Tủ trung tâm: Ấn giữ nút `[SET]` trong 3s (bíp dài).
  • 🔌 Cắm thanh LED đầu tiên vào dây cài bậc.
  • 🔘 Ấn `+` / `-` đúng số trên tem ➡️ Ấn `[SET]` để chốt (LED nháy 3 cái là nhớ).
3

Đấu nối & Chỉnh thông số hoạt động

  • ⚡ Nguồn: Cắm thanh LED vòng trục. Cấp 220V vào Tủ sáng đèn.
  • 🛠️ Cấu hình (Ấn giữ `[SET]` 3s):
    Mục 2: Tổng số bậc thang .
    Mục 4: Tổng thời gian sáng lên từng bậc.
    Mục 5: Thời gian giữ sáng sau khi đèn bật hết.
4

Lắp đặt Cảm Biến và Cài đặt

  • 🎯 Laser: Lắp Bậc trên & dưới. Ấn giữ 10s => nhấn 1 hoặc 2 lần => cài thứ tự.
  • 🎯 Laser: Nhấn 5 lần liên tiếp => nhấn 1 lần => cài khoảng cách cảm biến/li>
  • 🚶 Hiện diện: Cắm giắc chia (Lắp cổ bậc trên cùng hoặc chiếu nghỉ có bao quát).
5

Test Hoạt động với các cảm biến

  • ✋ Quẹt qua Laser: Kiểm tra xem hướng chạy LED lên/xuống có đúng chuẩn không? đủ nhạy không?
  • 🚶 Test Hiện diện: Tránh tầm nhìn ra xa khỏi phạm vi quét 5 giây để đợi đèn tự ngắt.
6

Điều khiển trên điện thoại

  • 📱 Kết nối điện thoại với wifi `VST StarLight 8...`.
  • 🎨 Chuyển hiệu ứng, hẹn giờ bật, chỉnh cài đặt.

2. Yêu cầu kỹ thuật và lưu ý khi thi công

Hướng dẫn cách đi dây, đặt cảm biến, tủ điều khiển đúng kỹ thuật.

1

Dải dây nền bậc thô

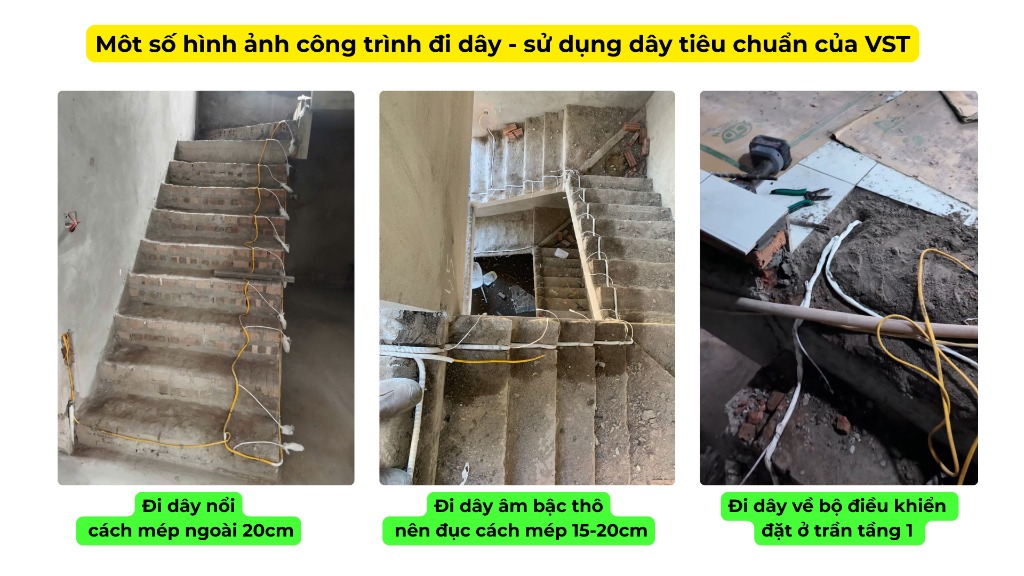

  • ⏳ Thời điểm: Trước khi ốp đá/tô nền khoảng 1-3 ngày.

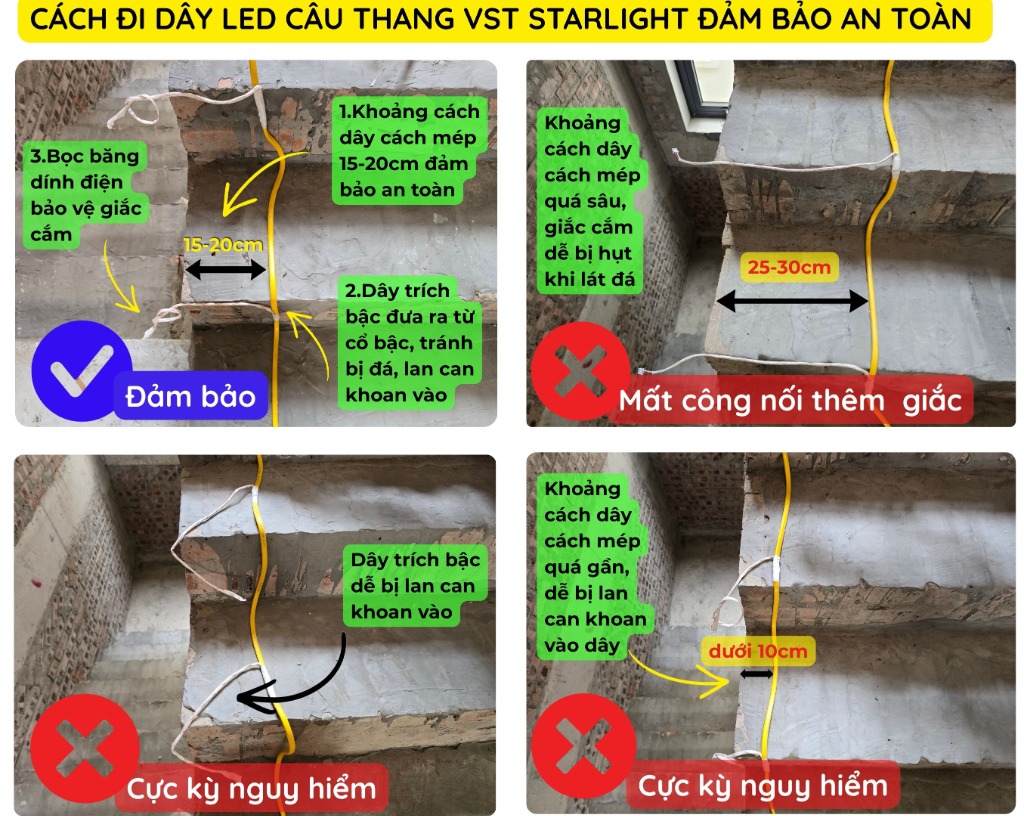

  • 📐 Dải zig-zag: Chạy men cách mép ngoài khoảng 10 - 15 cm.
  • ✂️ Chiều dài dây chờ: Cứ để dây dài nhất có thể, không nên chừa đầu chờ quá ngắn-> dễ bị hụt dây
Đang cập nhật video...
2

Vị trí mắt Cảm Biến

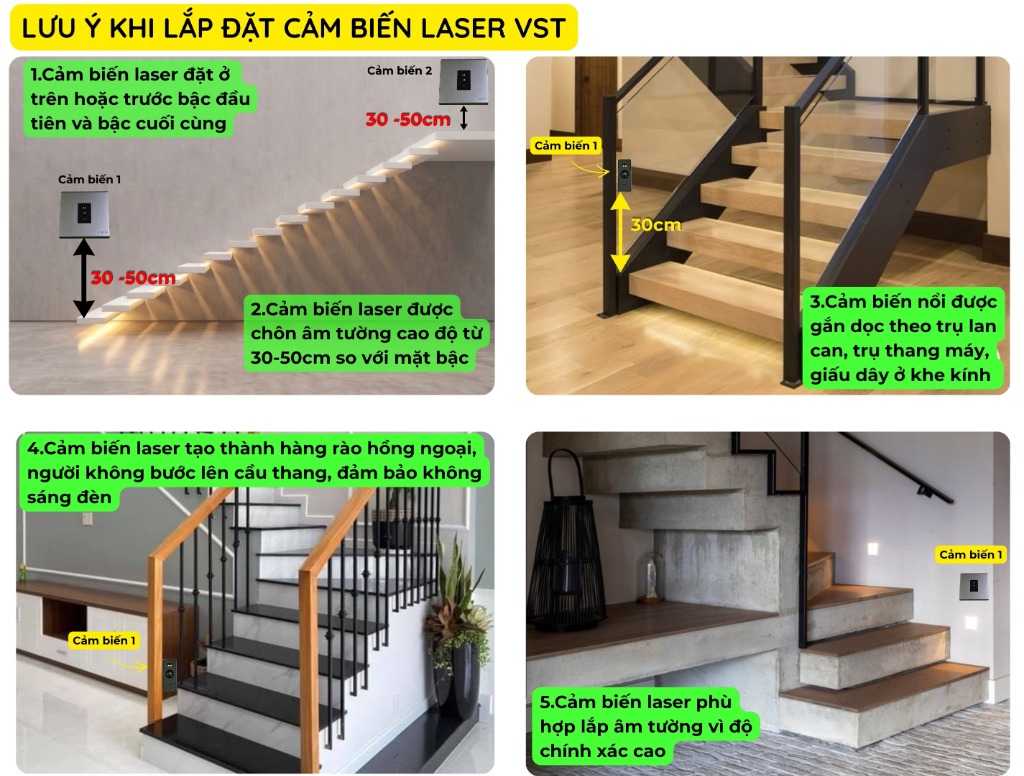

  • 📏 Laser Đầu Cuối: Cao độ 30-50 cm cách nền bậc. (Tường phẳng đi hộp âm vuông, Lan can 2 bên-> cảm biến nổi). Mắt Laser TUYỆT ĐỐI không để thấp.
  • 🎯 Mắt Hiện Diện: Mép cổ bậc cuối hoặc góc chiếu nghỉ, làm sao bao quát được nhiều phần cầu thang nhất có thể.
Đang cập nhật video...
3

Lắp đặt thanh led nhôm

  • 💧 Keo liên kết: Gắn nhôm LED bằng keo A500 Silicon, Titebond hoặc keo 3T.
  • 🧊 Chừa khe âm cho thanh led: Cắt soi mòi gỗ/đá Rộng 1.5 cm.
  • 🛠️ Dây giắc chờ khi lắp bị thừa được gập vào sau thanh nhôm, ép vào phía trong.
Đang cập nhật video...
4

Vị trí tủ điều khiển

  • 🚨 BÁN KÍNH TUYỆT ĐỐI KHÔNG DÀI TRÊN 7 MÉT. (Tính từ Nơi đặt tủ lên đến mắt LED bậc thang đầu tiên, tránh suy hao tín hiệu và điện áp => nhiễu).

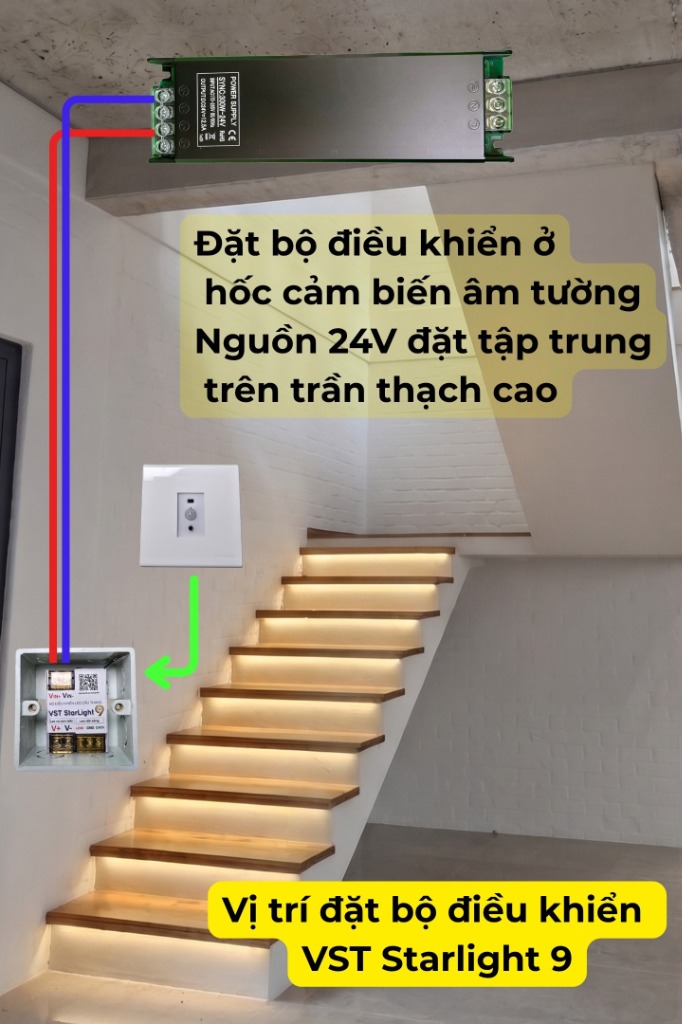

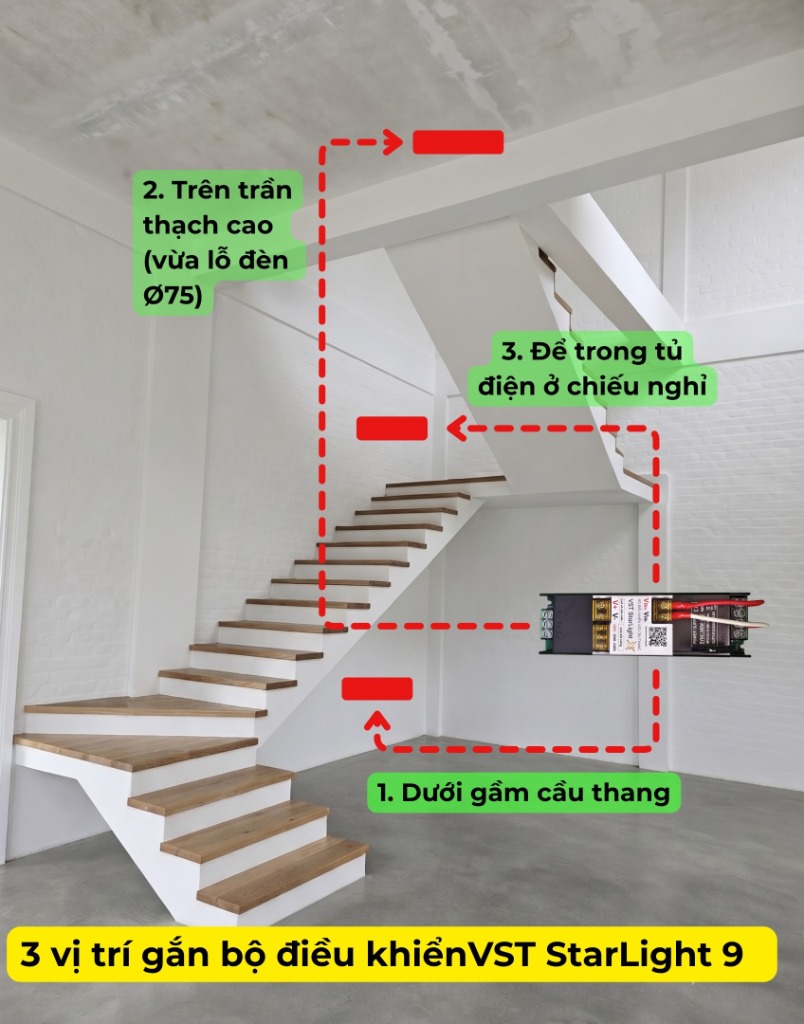

  • 📦 Vị trí đặt Tủ: Gầm cầu thang. Nhét trên lỗ đèn trần thạch cao. Khoan xuyên trần bê tông, đưa về tủ tổng hoặc hốc thăm trần.
Đang cập nhật video...

3. Cẩm nang xử lý tại chỗ

Sửa nhanh 4 triệu chứng thường gặp.

Đèn sáng mãi không tự tắt

Đang cập nhật video...

Nguyên nhân: Mắt Hiện Diện phát hiện liên tục.
➡️ Chữa: Bước ra ngoài hành vi quét từ 5-10 giây để chờ cảm ứng ngắt hoặc kiểm tra vị trí của cảm biến có bị thay đổi? -> nếu có thì cài lại môi trường, khoảng cách và độ nhạy trên điện thoại

Cảm biến laser không nhận hoặc nhận linh tinh

Đang cập nhật video...

Nguyên nhân: do cảm biến laser đặt quá thấp hoặc cảm biến bị cài khoảng cách chưa đúng và hay mắc phải: cảm biến bị bụi dính vào mắt laser.
➡️ Chữa: Đặt đúng cao độ, chỉnh lại khoảng cách, lau mắt laser nếu bị bụi

Đấu nối cảm biến nhưng đèn xanh không sáng

Đang cập nhật video...

Nguyên nhân: Có thể đang đấu ngược âm, dương
➡️ Chữa: đảo ngược âm, dương -> khi khởi động, đèn xanh trên cảm biến sẽ nháy sáng.

Tủ điều khiển báo lỗi ERR1 và ngắt nguồn đầu ra, hoặc không sáng đèn trên mặt tủ

Đang cập nhật video...

Nguyên nhân: Tủ điều khiển phát hiện đường dây LED bị chập điện.
➡️ Chữa: Cần tìm vị trí bị chập điện và gỡ nó ra. Sau đó, khởi động lại nguồn cấp cho tủ.

↑
